Многофункциональная
двухпистолетная линия
Одна линия — два типа труб. Переналадка за минуты, 3–5 операторов.

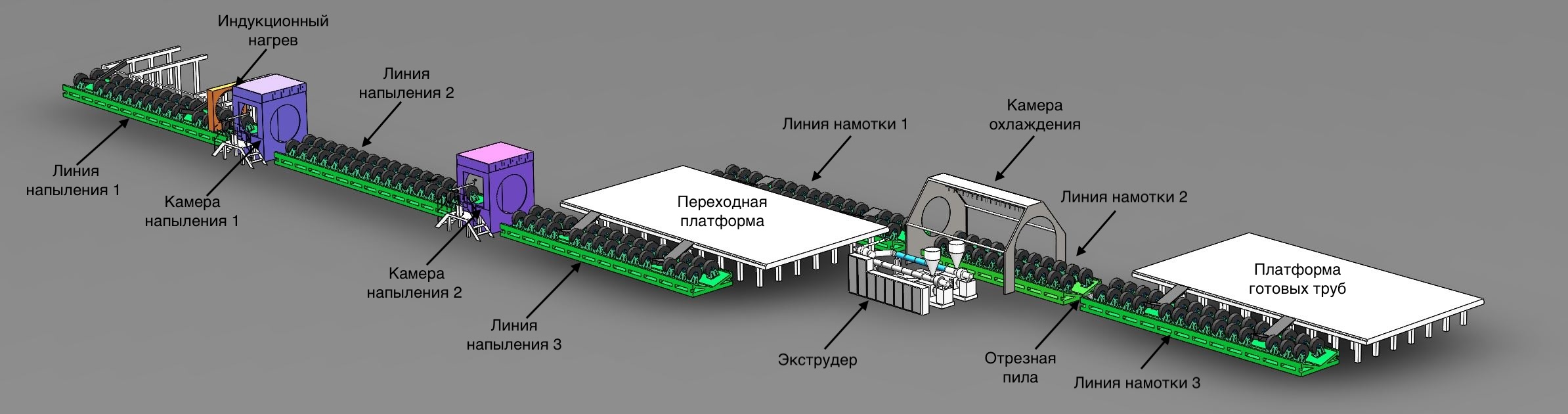

См. 3D-схему выше — производство идёт справа налево
После дробеструйной очистки трубы поступают на линию:
Процесс напыления ПУ
Линия напыления 1
Индукционный нагрев
1-е напыление ПУ
Линия напыления 2
2-е напыление ПУ
Линия напыления 3
Переходная платформа
Полуфабрикат
Процесс намотки ПЭ
Линия намотки 1
Экструзия ПЭ
Охлаждение намотка 2
Резка
Линия намотки 3
Платформа хранения
Обработка торцов
Готовая труба
Параметры и производительность
DN500–DN1800, стальные трубы и ВЧШГ
Параметры
Производительность за 8 часов
Полная таблица производительности
| DN | Изоляция(mm) | Min Jacket(mm) | Steel 12m pcs/8h | Iron 8m pcs/8h |
|---|---|---|---|---|
| 1800 | 60–120 | 11.0 | ≥7 | ≥9 |
| 1600 | 50–120 | 9.0 | ≥9 | ≥12 |
| 1400 | 50–120 | 9.0 | ≥10 | ≥15 |
| 1200 | 40–100 | 8.0 | ≥12 | ≥18 |
| 1100 | 30–60 | 7.0 | ≥26 | ≥39 |
| 1000 | 30–60 | 6.5 | ≥28 | ≥42 |
| 900 | 30–60 | 6.0 | ≥30 | ≥45 |
| 800 | 30–60 | 5.5 | ≥32 | ≥48 |
| 700 | 30–60 | 5.0 | ≥34 | ≥51 |
Особенности линии
Единственная линия для стальных труб и ВЧШГ
Одна линия — два типа
Стальные и ВЧШГ на одной линии
Быстрая переналадка
Переналадка за минуты
Умное управление
Автоматическая настройка, мониторинг
Регулируемая толщина
Толщина ПУ/ПЭ по требованию
Непрерывное производство
Экономия материала и труда
Работа в холод
Нагрев в линии, работа круглый год
Полная безопасность
Комплектная система безопасности
Фото с производства
Оборудование в реальных условиях
Видео с производства
Нажмите для воспроизведения
Очистка
Дробеструйная очистка
Напыление ПУ
Непрерывное напыление
Намотка ПЭ
Намотка оболочки ПЭ
Торцы
Обработка торцов
Поставщики оборудования
Два варианта международных брендов
Graco
Импорт из США · Power 21kW · Output 20kg · Max大压力2000psi
Carlisle
Импорт из США · No pulsation · 5–15% output increase · Auto动变比补偿（0.5–2%）
Cincinnati Battenfeld
Screw 90mm · L/D 40:1 · Output 1,500kg/h · Motor 370kW
KraussMaffei
Screw 90mm · L/D 36:1 · Output 1,600kg/h dual co-extrusion · Motor 550kW
Сообщите параметры труб.
Мы спроектируем линию.
Диаметр, изоляция, производительность, размеры цеха — пришлите нам.
