Dây chuyền đa năng
hai súng phun phủ và quấn
Một dây chuyền, hai loại ống. Chuyển đổi trong vài phút, 3–5 người.

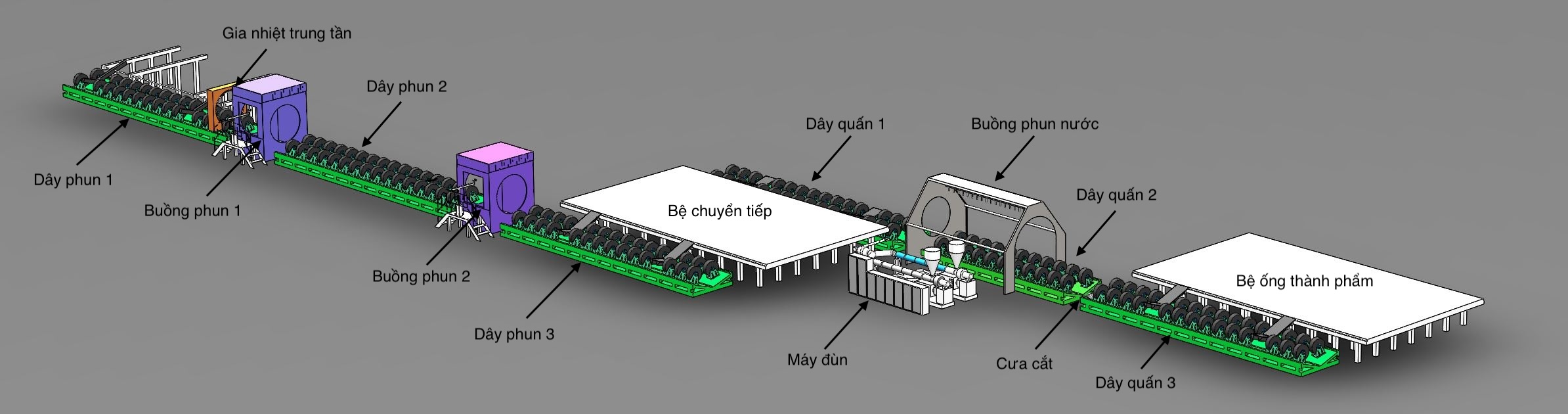

Xem sơ đồ 3D phía trên — sản xuất từ phải sang trái
Sau khi phun bi làm sạch, ống đi vào dây chuyền:
Quy trình phun PU
Dây phun 1
Gia nhiệt
Phun PU lần 1
Dây phun 2
Phun PU lần 2
Dây phun 3
Bệ chuyển tiếp
Ống bán thành phẩm
Quy trình quấn PE
Dây quấn 1
Đùn PE
Phun nguội dây quấn 2
Cắt tách
Dây quấn 3
Bệ lưu trữ
Xử lý đầu ống
Ống thành phẩm
Thông số & hiệu suất
DN500–DN1800, thép và gang cầu
Thông số cơ bản
Sản lượng mỗi 8 giờ
Bảng sản lượng chi tiết
| DN | Cách nhiệt(mm) | Min Jacket(mm) | Steel 12m pcs/8h | Iron 8m pcs/8h |
|---|---|---|---|---|
| 1800 | 60–120 | 11.0 | ≥7 | ≥9 |
| 1600 | 50–120 | 9.0 | ≥9 | ≥12 |
| 1400 | 50–120 | 9.0 | ≥10 | ≥15 |
| 1200 | 40–100 | 8.0 | ≥12 | ≥18 |
| 1100 | 30–60 | 7.0 | ≥26 | ≥39 |
| 1000 | 30–60 | 6.5 | ≥28 | ≥42 |
| 900 | 30–60 | 6.0 | ≥30 | ≥45 |
| 800 | 30–60 | 5.5 | ≥32 | ≥48 |
| 700 | 30–60 | 5.0 | ≥34 | ≥51 |
Đặc điểm dây chuyền
Dây chuyền duy nhất xử lý cả ống thép và gang cầu
Một dây chuyền, hai loại
Thép và gang cầu trên một dây chuyền
Chuyển đổi nhanh
Chuyển đổi trong vài phút
Điều khiển thông minh
Tự động điều chỉnh, giám sát thời gian thực
Điều chỉnh độ dày
Độ dày PU/PE theo yêu cầu
Sản xuất liên tục
Tiết kiệm nguyên liệu và nhân công
Hoạt động lạnh
Gia nhiệt trực tuyến, sản xuất quanh năm
An toàn đầy đủ
Hệ thống an toàn đầy đủ
Hình ảnh thực tế
Thiết bị trong điều kiện thực tế
Video thực tế
Nhấn để phát
Làm sạch
Phun bi làm sạch
Phun PU
Phun cách nhiệt liên tục
Quấn PE
Quấn vỏ PE
Đầu ống
Xử lý đầu ống
Nhà cung cấp thiết bị
Hai phương án thương hiệu quốc tế
Graco
Nhập từ Mỹ · Power 21kW · Output 20kg · Max大压力2000psi
Carlisle
Nhập từ Mỹ · No pulsation · 5–15% output increase · Auto动变比补偿（0.5–2%）
Cincinnati Battenfeld
Screw 90mm · L/D 40:1 · Output 1,500kg/h · Motor 370kW
KraussMaffei
Screw 90mm · L/D 36:1 · Output 1,600kg/h dual co-extrusion · Motor 550kW
Cho chúng tôi biết thông số ống.
Chúng tôi sẽ thiết kế dây chuyền.
Đường kính, cách nhiệt, sản lượng, kích thước — gửi cho chúng tôi.
